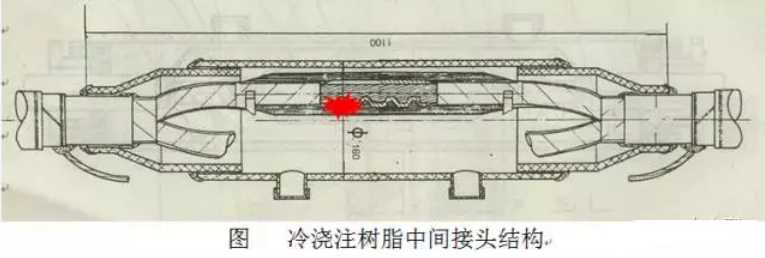

（一）、10kV冷澆注樹(shù)脂中間接頭擊穿

事故原因：

由于中間接頭連管壓接不緊，電阻增大，導(dǎo)電體發(fā)熱溫升過(guò)高，導(dǎo)致絕緣碳化，以至于相間擊穿。

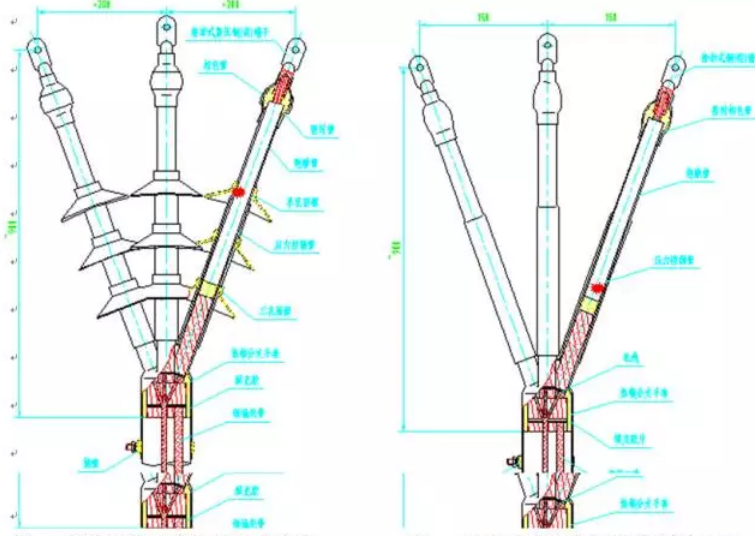

（二）、10kV熱縮電纜附件終端擊穿故障

事故原因：

應(yīng)控管體積電阻率過(guò)低，擊穿故障一般出現(xiàn)于應(yīng)控管以上；

應(yīng)控管體積電阻率過(guò)高，擊穿故障一般出現(xiàn)于應(yīng)控管以內(nèi)。

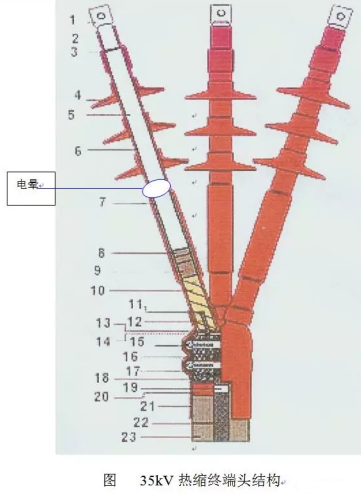

（三）、35kV熱縮電纜附件應(yīng)控管附近電暈

原因分析：

電纜屏蔽未端及應(yīng)控管內(nèi)部由于存在氣隙，在高壓電場(chǎng)下發(fā)生電暈。

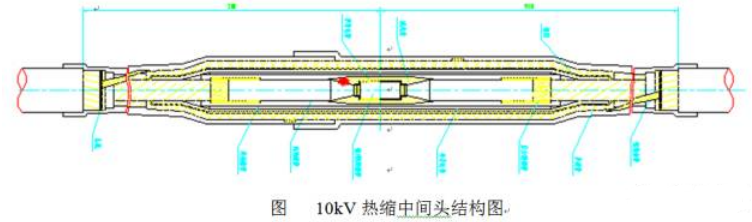

（四）、10kV熱縮電纜附件中間頭反應(yīng)力錐處擊穿

事故原因：

由于中間接頭沒(méi)有切削反應(yīng)力錐，連接管與絕緣連接處電場(chǎng)突變，導(dǎo)致?lián)舸?

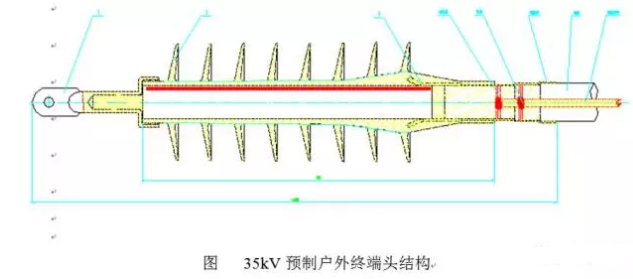

（五）、35kV預(yù)制戶外電纜附件爬穿

事故原因：

由于戶外終端絕緣套內(nèi)孔孔徑過(guò)大，與電纜絕緣過(guò)盈不到1mm，界面壓緊力不夠而爬穿。

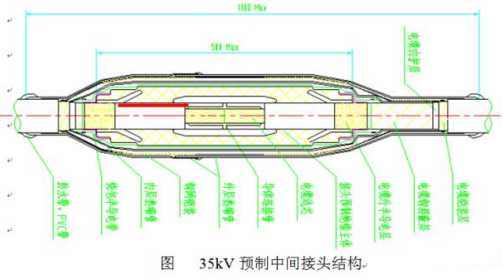

（六）、35kV預(yù)制中間接頭爬穿

事故原因：

由于預(yù)制中間頭半導(dǎo)電層脫碳，加上過(guò)盈量太小，為1mm，導(dǎo)致界面壓力不足，而爬穿。

（七）、10kV冷縮電纜附件接頭擊穿

事故原因：

由于連接管壓接后伸長(zhǎng)過(guò)長(zhǎng)，安裝尺寸沒(méi)有在中心，而偏向一端，造成連接管脫離屏蔽套，電場(chǎng)無(wú)法改善而擊穿。

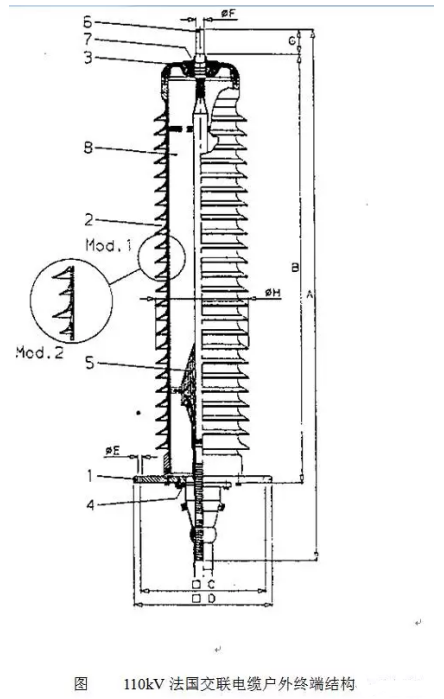

（八）、法國(guó)110kV交聯(lián)電纜戶外終端事故

事故原因：

由于上部密封設(shè)計(jì)不良，造成進(jìn)水，終端受潮短路而擊穿。

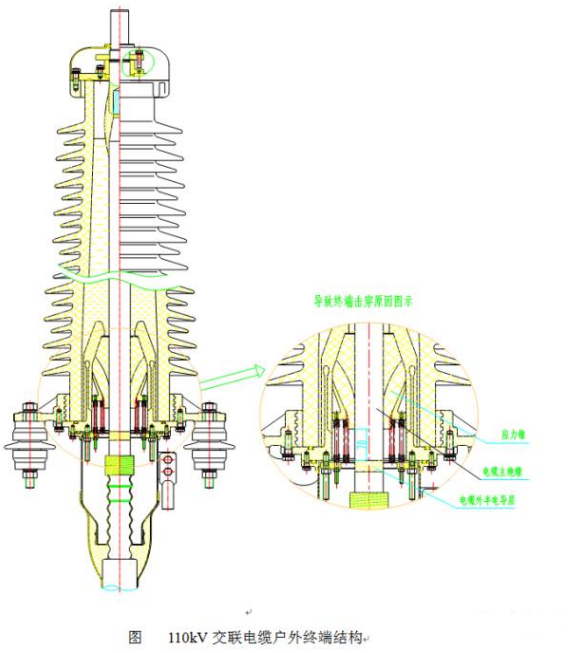

（九）、110kV交聯(lián)電纜戶外終端事故

事故原因：

由于施工時(shí)電纜剝切尺寸弄錯(cuò)，絕緣屏蔽多剝掉130mm，結(jié)果使得應(yīng)力錐脫開(kāi)絕緣屏蔽70mm，無(wú)法改善電場(chǎng)，而運(yùn)行一年后擊穿。

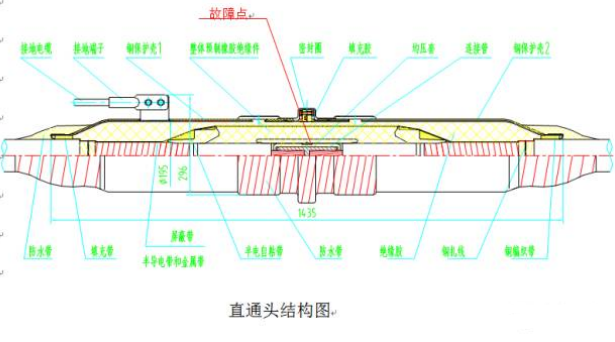

（十）、110kV預(yù)制中間接頭爬穿

事故原因：

由于施工安裝時(shí)，箍在接頭連管外的金屬均壓套凹槽中的恒力彈簧尾部沒(méi)有包扎好，造成套入絕緣套時(shí)，嚴(yán)重劃傷絕緣套內(nèi)表面形成爬電通道而擊穿。
