1簡介

高壓電纜附件是由中低壓附件開展過來的。因此，110kV及以上交聯聚乙烯絕緣電纜終端和中心接頭的品種，與35kV及以下電纜終端和中心接頭的品種相似。

1.1終端

110kV及以上交聯聚電纜終端的首要品種為野外終端、GIS終端（安裝在全封閉組合電器內，又稱SF6氣體終端）和變壓器終端（安裝在變壓器油箱內，又稱油中終端）。

現在，國外110~345kV電壓等級用的交聯電纜終端首要型式為預制橡膠應力錐終端（簡稱預制型終端），更高電壓等級的交聯電纜終端選用硅油浸漬薄膜電容錐終端（簡稱電容錐終端）。前期在110kV電壓等級曾運用過的繞包型等其他類型的終端，現在現已很少運用。

1.2中心接頭

110kV及以上交聯電纜中心接頭，按照他的功用，以將電纜金屬護套，接地屏蔽和絕緣屏蔽在電氣上斷開或接連分為絕緣接頭與直通接頭。無論是絕緣接頭或直通接頭，按照它的絕緣結構分有繞包型接頭（TJ）、包帶模塑型接頭（TMJ）、擠塑模塑型接頭（EMJ）、預制型接頭（PJ）等類型。

預制橡膠應力錐終端和預制型中心接頭是國內現在運用的高壓交聯電纜附件的首要型式。

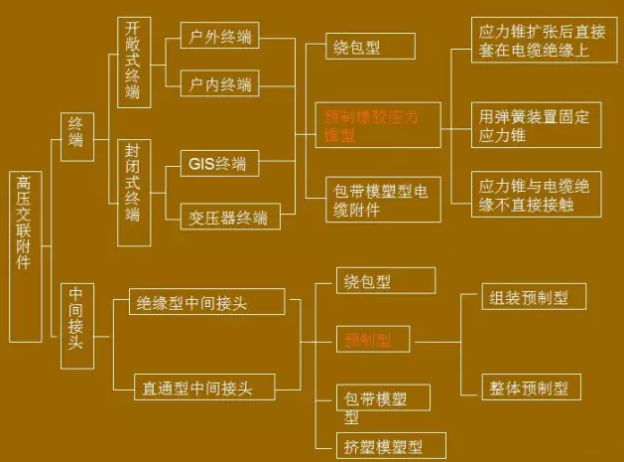

2分類

3定義

戶外終端:在受陽光直射或暴露在氣候環境下或兩者都存在的情況下運用的終端。

GIS終端:安裝在氣體絕緣封閉開關設備內部以SF6氣體為外絕緣的電纜終端。

油浸終端:安裝在油浸變壓器油箱內以絕緣油為外絕緣的液體絕緣部分的電纜終端。

直通接頭：聯接兩根電纜構成接連電路的附件，用于電纜線路接頭處直接接地場合。

絕緣接頭：將電纜的金屬套，接地金屬屏蔽和絕緣屏蔽在電氣上斷開的接頭，用于電纜線路金屬護套交叉互聯場合，減少護層損耗。

整體預制橡膠絕緣：集應力錐、傘裙和絕緣層于一體，成為一個整體預制件。

4高壓交聯電纜附件運用情況

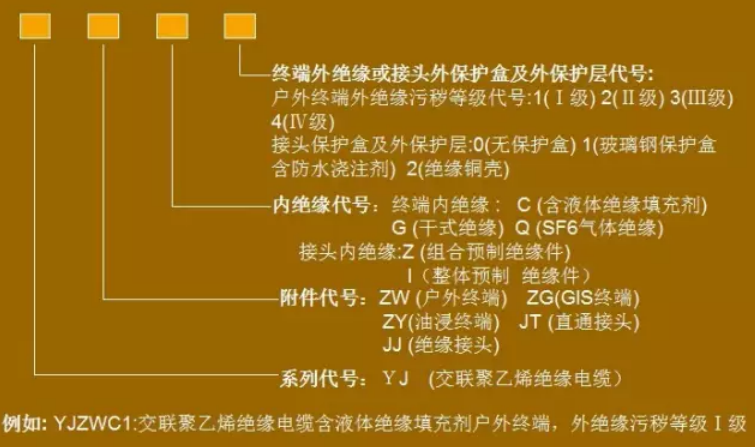

5產品型號及命名

6應用實例

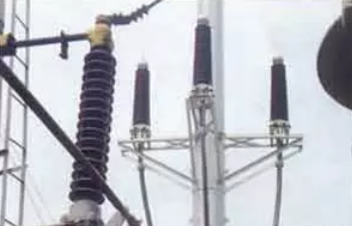

戶外終端實例圖

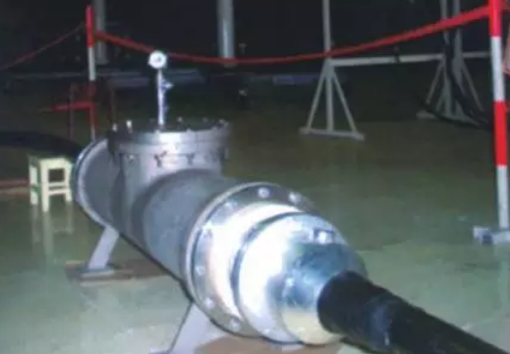

中間接頭實例圖

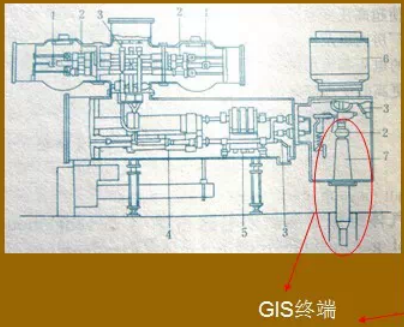

GIS終端運用實圖和結構圖
